HZS75混凝土搅拌站
HZS75混凝土搅拌站
产品描述:
   HZS系列混凝土搅拌站是由配料、搅拌、电气控制等部分组成的全自动混凝土拌制成套设备,它适用于水电、机场、公路、桥梁等大中型规模的施工工程和中小型规模的商品砼生产。本机主要特点:采用组合式结构,整机安装、搬迁十分方便。搅拌质量好、效率高。


序号

名称

技术参数、规格及说明

备注

1

搅拌

系统

l、型号:JS1500

2、型式:双卧轴强制式

3、进料容量:2400L

4、出料容量:1500 L

5、卸料高度:3.8 m

6、最大骨料粒径(卵石/碎石):80/60mm

7、行星齿轮减速机: BWD(B7)-17-30 2台

功率:30kW×2

8、搅拌叶片、衬板:耐磨材料

9、卸料气缸:QGB80X200-S  2件



系统说明:

l、搅拌机设计合理,搅拌时问短、消耗低、噪声小、易损件寿命长。

2、搅拌叶片与衬板均使用耐磨材料,经久耐用,拆卸更换方便。

3、采用气缸卸料或电动推杆卸料,方便快捷。料门下备有适合砼搅拌运输车的料斗、出料迅速。

减速机:

山东淄博

气缸:

山东济南

2

电控系统



电气控制系统由电脑主机、显示器,打印机、通信电缆等组成。

l、运行与管理于一体,操作简单方便。

2、配料系统采用微机集中控制。

3、搅拌站运行数据可保存10年以上,便于设置管理。

4、配方可以用数字表示,方便用户识别,配方数可达几十种。

5、在脱离自动控制的情况下,手动操作系统仍能完成对搅

  拌站的控制,如配料,搅拌,卸料等工作。

6、本系统强电与弱电部分作成一体,使安装大为简化,维护更为方便。



系统说明:

   本系统具有性能先进,可靠性高,外型美观等特点。控制台采用人机工程学原理设计,操作舒适。

PLC:

欧姆龙

工控机

研祥

打印机:

爱普生

3

提升

系统

   骨料提升系统采用提升料斗,由提升料斗、轨道、卷扬系统组成。

l、提升斗容积:2400 L

2、卷扬机功率:22KW(YEZ180M-4)



系统说明:

  卷扬电机通过减速器带动卷筒转动,钢丝绳经过滑轮

牵引料斗沿轨道向上爬升,当爬升到一定高度时,料斗底

部斗门上的一对滚轮进入上料架水平俞道,斗门自动打

开,物料投入搅拌机内。

电机:

山东开元

4

骨料

称量

系统

    骨料称量系统由:骨料仓、机架、称量斗、骨料输送机、传感器等组成。

1、骨料仓

    (1)容量15m3×4

    (2)落料门:8个

    (3)气缸:F80×300    8台

2、称量斗

    (1)容量:2400L。

    (2)计量方式:累积计量

    (3)传感器:2000kg×4

    (4)计量精度:±2%

3、皮带输送机

    (1)  皮带规格:650mm

    (2)  皮带速度:1.6 m/s

4、电动滚筒:

  (1)型号:DY1-11-1.6-65-40

(2)功率:11KW

5、 料仓振动器   380V/1.1KW×1



系统说明:

骨料仓采用装载机或上料皮带机上料。骨料仓下部设有弧门给料器,该弧门依靠气缸开启和关闭,同时结合微机集中控制,在配料时,弧门开启给料,能够达到精确配料。称量斗下设一条水平皮带机,上吊挂四只传感器,连同皮带机、称量斗、各种骨料依次累积称量。骨料称量放料由PLC控制,保证精度。皮重超重微机能自动报警,再次称量皮重自动回零。骨料配料完毕,由皮带机送入提升斗内,提升斗沿轨道上升,将骨料卸入搅拌机内。

传感器:

山东青岛

皮带:

安丘景芝

电动滚筒:

山东淄博

振动器:

河南新乡

5

粉料

计量

系统



粉料称量系统由水泥称量斗、气动蝶阀、传感器等组成。

1、水泥称量斗:

  (1)容积:1000L

  (2)称量范围:0~1000kg

  (3)称量精度:±1%

  (4)传感器:500kg×3

2、气动蝶阀:ND250



系统说明:

   粉料称量采用全密封装置,称量斗通过3只传感器称量。称量斗料门采用典型气动蝶阀驱动门,开门灵活,密封严密。两种粉料,采用累加计量。

气动蝶阀:

山东济南

传感器:

山东青岛

6

水计量系统



  水计量系统由:用户自建水池、水泵、水称量斗、电磁阀等组成。

l、供水泵型号:QY40-12-2.2 电机功率:2.2  KW

2、泄水水泵型号:水泵75DWB60-5

3、水称容量:500L

4、传感器: 300kg×2

5、称量精度:±1%



系统说明:

  水泵在控制系统的控制下,将水箱里的水泵出,经传感器计量到预设数值时,泵停止,卸水时泄水水泵I开启,使水流向搅拌机内。

水泵:

山东淄博

7

加剂计量

系统



   外加剂称量系统由:外加剂箱、外加剂称、耐腐蚀泵、传感器等组成。

l、耐腐蚀泵: 2  功率:0.75kW×2

2、外加剂称容积:40L

3、外加剂箱容积:2m3

4、称量精度:±1%

5、传感器:100 Kg×2

6、气动阀:DN5O



系统说明:

    外加剂泵在控制系统的控制下,将外加剂箱里的外加剂泵出,经传感器计量到预设数值时,泵停。卸料时气动蝶阀开肩,使外加剂流向水称量斗,与水一起流入搅拌机内。同时另一耐腐蚀泵继续工作经另一路循环外加剂,起搅拌作用,以防外加剂沉淀,耐腐蚀泵由微机控制开关。



气动蝶阀:

山东济南

传感器:

山东青岛



8

气路

系统

  气动系统由空压机、气缸、电磁阀、气路元件等组成。

1、空压机:W/2.0/1.0   15kW

2、电磁阀

3、气缸

4、气源处理件



系统说明:

    空压机巾的压缩空经过气源处理件净化、减压、

加油后进入各支路,正常工作状态气路中压力应保持在

0.7—0.9Mpa范围内。

空压机:

山东青岛



9

主楼

支架

由梯子、平台、护栏、钢构支架等组成。





10

拢料斗

拢料斗安装在搅拌机下面,搅拌好的混凝土经拢料斗溜入混凝士运输车。





11

螺旋

输送机

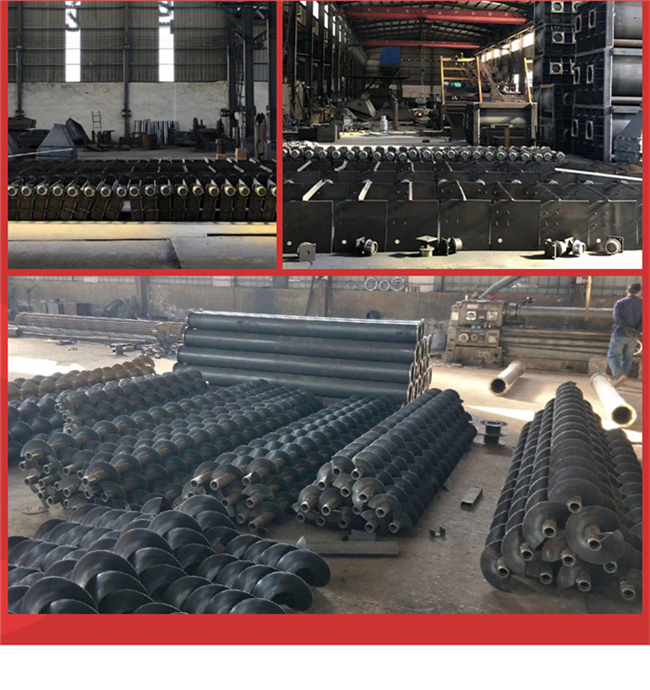

螺旋输送机:

(1)规格:Φ273 *9000

(2)数量:2条

(3)输送量:65t/h

(4)电机功率:11kw



系统说明:

1、水泥输送采用全密封装置,出料口与计量斗采用软连接不影响计量精度。

2、接料口为万向球节,可调节角度偏差,且密封性好。

3、螺旋叶片与简体间隙小,传输效率高。





12

粉料仓

粉料仓:

(1)规格:100t×2

(2)除尘器:2个



系统说明:

    粉料由粉料仓上部吹入,粉料仓顶部设有除尘装置,减轻了粉料仓负荷压力,并且防止了粉尘对空气的污染。破拱装置安置在锥部,与气路系统、控制系统组合,可实时地对水泥进行自动破拱,也可手动破拱。



13

控制室

1、采用彩色夹心板,具有保温、隔热功能。

2、空调(冷暖型)

3、支架



系统说明:

  控制室宽敞明亮,视野开阔



14

随机 配件

1、随机专用工具1套。

  2、使用说明书1套。

  3、搅拌机衬板及叶片共4件。

  4、橡胶电缆等1套。



15

总功率

约140kW
